4方纯干粉消防车

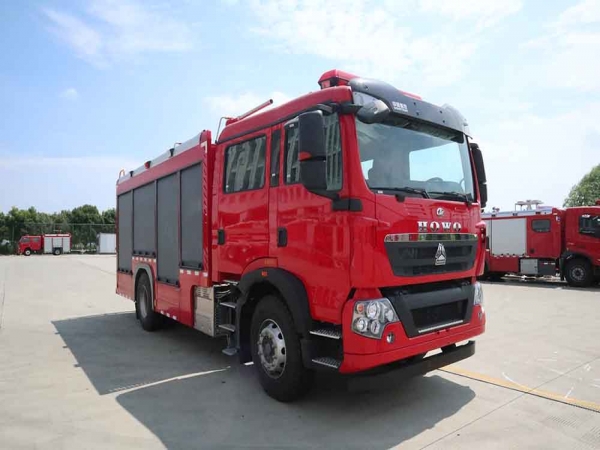

一、整车要求 豪沃单桥干粉消防车采用中国重汽集团济南卡车股份有限公司生产的豪沃型载重 汽车二类底盘，驾驶室可翻转，便于发动机维修。上装包括器材箱和干粉罐等，整车装载干粉 4000L。干粉罐体材质为 Q345R。装备2个 PF5～40干粉炮。该车具有功率大.车速高、操作方便等特点；可广泛用于大中城市消防队、石油化工、厂矿企业、港口和码头等场所，可扑救大型油类、电类火灾和一般物质火灾，是理想的中型消防设备。

二、整车主要参数 外廓尺寸：8770x2520x3750mm

最大总质量：17650kg

干粉量：2000L*2

最高车速：100km/h

干粉炮喷射率：40kg/s

干粉炮射程：≥35m

接近角/离去角：19°/ 9°

三、底盘主要参数

型 号： ZZ5207TXFV471GF5 国Ⅵ消防车底盘

驱动型式：4×2

轴 距：4700mm

最高车速：101km/h

发动机型号：MC07H.35-60

额定功率：257KW

净 功 率：254KW

排 量：7360ml

总 质 量：20100kg

四、驾乘室

结 构：平头、四开门双排驾驶室，后排座位4 具空气呼吸器支架。 座位设置：前排 2 人(含驾驶员)+后排 4 人。 设 备：除原车设备外，加装有 100W 警报器、警灯控制盒、取力器控制开关。

五、干粉系统

 干粉罐：

材质: Q345R、Q345B

灭火剂干粉装载量(m³):2*2

设计压力(MPa):1.7

工作压力(MPa):1.4

安全阀爆破压力(MPa)：1.5

 氮气钢瓶：

材质: 符合国家标准

容积(L): 70

压力(MPa):15

数量(只): 12

 干粉炮：

型号：PF5～40

工作压力(MPa): 0.5-1.5

喷射率(kg/s)： 40kg/s

射程(m) ≥35

数量(只): 2

 干粉枪：

数量(只):2

喷射率＞2.5 (kg/s)

射程(m) ＞12

 干粉卷盘：

胶管长(m) 30

数量(只): 2

 控制方式： 罐进气及粉枪出粉为气动阀门控制，其他阀门标配为手动，

六、器材箱

材 结 质：骨架为优质型钢；蒙板为氧化铝合金花纹板粘结结构。

结构：全钢框架焊接结构，前部器材箱左右各四扇铝合金卷帘门，尾部一扇铝合 金卷帘门，下设防滑翻转踏板。

器材布置原则

 按战斗编成和战斗展开设计器材集成；

 按人体工程学原理设计各种器材托架；

 按使用逻辑关系和使用频率放置器材；

 站在地面或踏板上 2 个动作内取用任何器材。

七、翻转踏板

材  质: 优质 Q235 钢材；蒙皮为铝合金板（阳极氧化处理）。

结  构：采用铰链和门止口双重锁定，安全可靠。

八、电器系统

※ 驾驶室顶部配备 1.6 米长排豪华红红 LED 警灯。

※ 整车后顶部安装 50W LED 消防探照灯 1 个，360 度遥控转动。

※ 车辆尾部安装可折叠式爬梯。

※ 车辆两侧上方各配有 3 只红爆闪灯及 2 只侧照明灯，下方安装安全标志灯和侧 回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，驾驶室、器材 箱、泵房内均装有照明灯，并符合 GB4785 规定。

※ 警报器功率为 100W；警报器、警灯、爆闪灯电路为独立式附加电路，控制 器件安装在驾驶室内。

※ 附加仪表、开关集中布置在控制面板上，利于操作。仪表板上装有：压力 表；电源总开关及器材箱灯开关等
